ZCZ(ZCZP)系列电磁阀

型号：	ZCZP	品牌：	瓦特斯
材质：	不锈钢	连接形式：	法兰
结构形式：	其他	公称通径：	15-150（mm）
适用介质：	蒸汽及其他腐蚀性气体	压力环境：	常压
工作温度：	常温	标准：	国标

一、产品[蒸汽电磁阀]的详细资料：
产品型号：ZCZP
产品名称：蒸汽电磁阀
产品特点：ZCZ(ZCZP)系列蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。

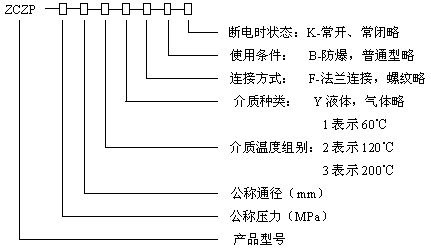

二、型号规格说明：

三、技术参数：

工作介质	蒸汽及其他腐蚀性气体
介质温度℃	≤200
公称压力（MPa）	1.6
工作压力（MPa）	0.05~1.6						0.1~1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系（K
泄漏量（ml/min）	按JB/T7352-94·F规定
公称通径（mm）	15	20	25	32	40	50		65	80	100	125	150
功耗（VA）	40、30			30

四、ZCZ(ZCZP)系列蒸汽电磁阀安装尺寸：

公称通径（DA）	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	205	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 - Φ18
65	-	-	-	250	290	185	145	118	20	3	4 -Φ18
80	-	-	-	260	310	200	160	132	20	3	8 -Φ18
100	-	-	-	290	350	220	180	156	22	3	8 -Φ18
125	-	-	-	365	400	250	210	184	22	3	8 -Φ18
150	-	-	-	400	480	285	240	211	24	3	8-Φ22
